La résistance
ajustable de 1K placée en
série avec LDR1 permet de
régler le seuil de basculement de
l'amplificateur différentiel. Les
diodes permettent de compenser le fait que
le niveau "0" en sortie de l'amplificateur
n'est pas exactement à 0 Volt et
font chuter cette tension. L'interrupteur
I1 est un double interrupteur permettant
de mettre sous tension
simultanément la partie commande (
alimentée sous 9 V ) et la partie
opérative (alimentée sous
1,5 V )
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Principe de fonctionnement
:
Lorsque les rayons du soleil, après avoir
traversé le tube, viennent éclairer
les photorésistances A et B, 2
situations sont possibles :
1 ) A
reçoit plus de lumière que B
: Ve-
> Ve+ :
la sortie S de l'amplificateur différentiel
reste au niveau 0 Volt; le moteur ne tourne pas
2 ) B
reçoit plus de lumière que A
: Ve-
< Ve+ :
la sortie S de l'amplificateur différentiel
passe au niveau 5 Volts; le moteur tourne :
la parabole pivote alors sur son axe
équatorial jusqu'à ce que le
système revienne dans la situation
précédente, provoquant l'arrêt
du moteur.
La parabole doit donc être orientée
manuellement pour obtenir la situation 1; une fois
le soleil " accroché ",
l'asservissement est opérationnel: la
parabole suit alors le soleil dans sa
course.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 ) L'AXE de la DATE

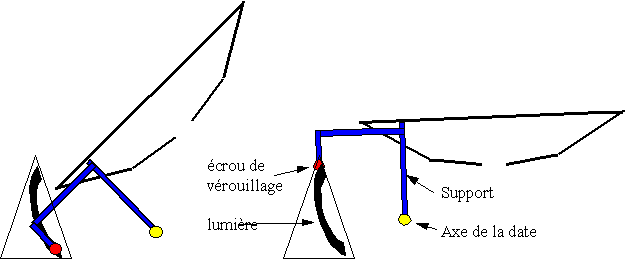

La monture
équatoriale est elle même
montée sur un support pouvant pivoter selon
l'axe de la date :
l'angle formé entre le support et
l'horizontale doit pouvoir varier entre 45 et
90° ( environ, cet angle dépend aussi
de la latitude du lieu ) car la hauteur relative
moyenne du soleil dans le ciel varie au cours de
l'année.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Le
support de la monture équatoriale est
prolongé par une tige coudée dont
l'extrémité comporte une vis
engagée dans la lumière de la
pièce triangulaire. Un écrou à
oreillettes permet de verrouiller la position du
support en fonction de la date et la latitude du
lieu.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 ) LE RESERVOIR

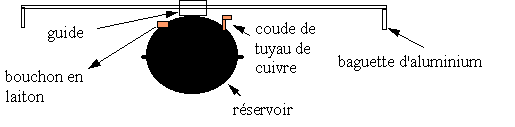

Le plus simple est d'utiliser un flotteur
de cuve ( le gros modèle ); il est
léger, robuste et il conduit bien
la chaleur car il est en cuivre. On peut
le percer et lui adapter un bouchon
fileté en laiton ( pour le
remplissage ) puis lui souder des coudes
de tuyaux de cuivre pour recevoir des
durites. Il comporte un guide dans lequel
on peut glisser une baguette d'aluminium
afin de le fixer sur le foyer de la
parabole :
il
faudra bien sûr le peindre en noir
pour qu'il absorbe la chaleur
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
